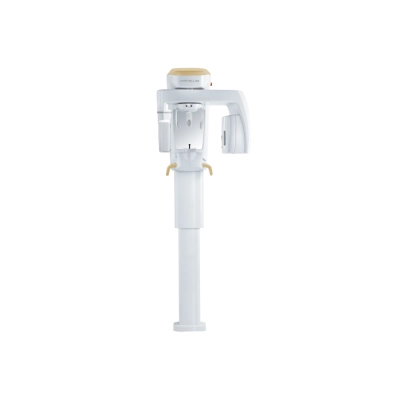

X-Radius Compact

Технические характеристики

2D изображения

• Тип: Полный или частичный взрослый и детский PAN*, Ортогональный PAN, быстрый PAN, многослойный PAN, дентиций, прикус* фронтальный и латеральный (левый и правый) верхнечелюстной пазухи, ВНЧС (2 x латеральных + 2 x фронтальных) открытый и закрытый рот, телерадиография: череп AP-PA, LL короткий/длинный, стандартный/быстрый; телерадиография запястья
• (Максимальное) теоретическое разрешение на плоскости пациента: 2D: 5-7 пл/мм (пиксель 100-73 мкм) CEPH: 6 пл/мм (пиксель 89 мкм)
• Эквивалентный размер прозрачности рентгеновских лучей (см): PAN: 26,2 (длина); 14,4 (высота) CEPH: 29,2 (длина); 22 (высота)
• Поле обзора на пациенте (мм): PAN: 210 (длина) x 115 (высота) CEPH: 258 (длина); 194 (высота) PAN Детский: 180 (длина) x 100 (высота) Дентиций: 140 (длина); 100 (высота) Прикус: 167 (длина); 70 (высота
• Максимальный размер изображения: PAN: 7.5 МБ (одно изображение) CEPH: 14 МБ
• Увеличение: PAN 1,2 - 1,3 CEPH 1,13
• Время сканирования: PAN: 13,8 с (ORTHO), 12,3 с (STD.), 6,8 с (Быстрый) CEPH: 9,9 с (STD) - 3,7 с (Быстрый)
• Расчетная типичная эффективная доза (ICRP 103): PAN: 5 - 9 мкЗв
• Минимальное время отображения изображения: Реальное время
• Расширенные фильтры: iES (Image Enhancement System) PAN autoFocus

3D изображения

• Тип: Полное обследование 2 дуг за одно сканирование взрослых и детей (уменьшенная коллимация); Обследование верхнечелюстной области с верхнечелюстными пазухами; Обследование, локализованное в интересующей области.
• (Максимальное) теоретическое разрешение на плоскости пациента: ≥ 6 пл/мм (воксель 80 мкм)
• Поле обзора на пациенте (мм): DENT and SIN: 100 (диаметр) x 100 (высота) 100 (диаметр) x 70 (высота); 100 (диаметр) x 60 (высота) 80 (диаметр) x 70 (высота); 80 (диаметр) x 60 (высота) 80 (диаметр) x 100 (высота); 60 (диаметр) x 70 (высота); 60 (диаметр) x 60 (высота);
• Максимальный размер изображения: 720 МБ
• Увеличение: 1 к 1 (Изотропный воксель)
• Время сканирования: ULTRA SCAN: 16,8 с (Наилучшее качество) STANDARD SCAN: 9,6 с (Обычное) SPEED SCAN: 6,4 с (Низкая доза)
• Расчетная типичная эффективная доза (ICRP 103): FOV: 10x10 | 35 мкЗв (Воксель 150 мкм) - 80 121 мкЗв (Воксель 80 мкм) FOV: 6x6 | 9 мкЗв (Воксель 150 мкм) - 27 40 мкЗв (Воксель 80 мкм)
• Минимальное время отображения изображения: 15 с
• Расширенные фильтры: MAR (Metal Artifact Reduction)

Установка CEPH READY версии (без цефалостата)

• Минимальные требования к пространству (Д х Г): 872 x 1030 мм
• Размеры упаковки (Д) x (Ш) x (В) в мм: Box1 930 x 690 x 960 (основание) Box2 1860 x 355 x 350 (напольный)
• Вес устройства: 2D версия: 87 кг (192 фунт) 3D версия: 99 кг (218 фунт)
• Аксессуары: PAN самостоятельная основа

Установка CEPH LEFT версии (с цефалостатом)

• Минимальные требования к пространству (Д х Г): 1785 x 1030 мм
• Размеры упаковки (Д) x (Ш) x (В) в мм: Box1 930 x 690 x 960 (основание) Box2 1860 x 355 x 350 (напольный) Box3: 575 x 1275 x 380 (телерадиографический кронштейн)
• Вес устройства: 2D версия: 108 кг (238 фунт) 3D версия: 120 кг (264 фунт)
• Аксессуары: CEPH самостоятельная основа

Эргономичность

• Выбор обследования: Процедура, управляемая с виртуальной панели управления на ПК и/или на iPad
• Позиционирование пациента: С виртуальной панели управления – Выравнивание сервоприводом, 3 лазерные направляющие (Класс 1 - IEC 60825-1) - 3D Scout View
• Опора головы пациента: Эффективная 4 контактная 2D версия - 5 контактная версия, регулируемая 3D/2D влево/вправо
• Регулировки: 2 скоростная регулировка высоты с помощью клавиатуры на устройстве и/или iPad приложения Серво-приводное выравнивание: клавиатура на устройстве или дистанционное управление (Scout View)
• Другие функции: Многоязычный, парковочная позиция, дистанционное управление
• Примечание: Легкий доступ пациентов в инвалидных колясках

2D версия рентгеновского генератора

• Анодное напряжение: 2D: 60-85 кВ непрерывное излучение 2D 70 кВ: 60-70 кВ непрерывное излучение
• Анодный ток: 4 мА – 15 мА
• Фокусное пятно: 0,5 мм (IEC 60336)
• Контроль облучения: Automatic. X-Safe Technology
• Максимальная непрерывная анодная входная мощность: 42 Вт (1:20 при 85 кВ/10 мА)
• Внутренняя фильтрация: > 2.5 мм Al eq. (при 85 кВ)

Детектор 2D PAN & CEPH

• Тип детектора: CMOS (CSI)
• Динамический диапазон: 14 бит (16384 уровней серого)
• Высота: PAN: 148 мм CEPH: 223 мм

3D версия рентгеновского генератора

• Анодное напряжение: 3D режим: 90 кВ импульсное излучение (25% ON - 75% OFF) 2D режим: 60-85 кВ непрерывное излучение
• Анодный ток: 4 мА – 15 мА
• Фокусное пятно: 0,6 мм (IEC 60336)
• Контроль облучения: Automatic X-Safe Technology
• Максимальная непрерывная анодная входная мощность: 42 Вт (1:20 при 85 кВ/10 мА)
• Внутренняя фильтрация: 3D режим: 90 кВ импульсное излучение (25% ON - 75% OFF) 2D режим: 60-85 кВ непрерывное излучение

Детектор 3D/PAN

• Тип детектора: Аморфный кремний (CSI)
• Динамический диапазон: 16 бит (65536 уровней серого)

Детектор 2D CEPH

• Тип Детектора: CMOS (CSI)
• Динамический диапазон: 14 бит(16384 уровней серого)
• Высота: CEPH: 223 мм

Источник питания

• Напряжение | Частота: 115 - 240 В Одна фаза | 50 / 60 Гц
• Максимальный потребляемый пиковый ток: 20 А при 115 В; 12 А при 240 В
• Потребляемый ток в режиме ожидания: Максимум 0.5 А (240 В); 1 А (115 В)
• Примечания: Автоматическая подстройка к напряжению и частоте

Подключение

• Подключения: LAN/Ethernet
• Программное обеспечение для управления изображениями: CASTELLINI iRYS (совместимость с ISDP схемой © 10003: 2018 в соответствии с EN ISO / IEC17065: 2012 – номер сертификата 2019003109-1) и iPad iRYS приложение для просмотра (бесплатно) STL (RealGUIDE)
• Поддерживаемые форматы: DICOM 3.0, TWAIN, VDDS, CLOUD shared (RealGUIDE)
• Виртуальная панель управления: ПК и iPad

* Опциональная вертикальная коллимация в 2D PAN версии (включена версиях “CEPH Ready” и 3D)
